CLASSE LOS ANGELES - LOS ANGELES CLASS

SCHEDA TECNICA – SSN LOS ANGELES

Dimensioni

109,7 x 10,1 x 9,8 m

Dislocamento*

Standard: 6.158 t in emersione e 7.005 t in immersione
Improved: 6.315 t in emersione e 7.162 t in immersione

Propulsione



1 reattore nucleare General Electric S6G e due turbogeneratori da 26,1 MW,
un motore diesel ausiliario Fairbanks-Morse 38D8Q, un’elica a 7 pale



Velocità Massima



20 nodi in emersione, 32 nodi in immersione



Profondità Massima Operativa



450 m

Scafo

Scafo singolo in acciaio HY 80 con rivestimento anecoico

Armamento

4 tubi lanciasiluri da 533 mm (permettono di lanciare siluri Mk 48 ADCAP,
mine Mk 57, Mk 60, Mk 67, Sub-Harpoon) e 12 tubi verticali per missili Tomahawk

Acustica



Sonar a scafo IBM BQQ-5D/E a bassa frequenza attivo/passivo,
sonar laterale BQG-5D/E (sugli Improved e SSN 710), sonar rimorchiabili TB-23/29 o TB-16,
sonar MIDAS (Mines and Ice Detection Avoidance System), sonar Ametek BQS-15 ad alta frequenza attivo,
sonar Raytheon SADS-TG attivo

Elettronica



Radar di navigazione e lancio Sperry BPS-15H/16,
sistema di direzionamento siluri Mk 117 e Mk 81 mod. 3,
sistemi ECM/ESM MOSS, Emerson Electric Mk 2, BRD-7,
WLR-1H (su SSN 771, 772, 773), WLR-8(V)2/6,
sistema di comando e controllo CCS Mk 2 con hardware UYK-7
(su SSN 688, 689, 690), IBM BSY-1 con hardware UYK-43/44
(sugli Improved), JOTS, USC-38 EHF con Link 11 e 16



Equipaggio Standard



127 uomini, di cui 12 ufficiali


* Il dislocamento dei Los Angeles varia da unità a unità con tonnellaggio man mano crescente secondo l’ordine di designazione. Quelli riportati in tabella rappresentano la media di tutti i valori.





Quella dei Los Angeles è la classe di sottomarini d'attacco della Marina americana più numerosa e più moderna al mondo, ad eccezione della classe Seawolf. E' anche denominata classe 688 ed è divisa in tre sottogruppi, via via sempre più migliorati.

The Los Angeles class of the U.S. Navy represents the more numerous and modern class of attack submarines, with the exception of Seawolf class. It's also denominated 688 class and it's divided into three subgroups, progressively better.

----------

Battelli, Ships:
USS Los Angeles (SSN-688), Pearl Harbor, Hawaii.
USS Philadelphia (SSN-690), Groton, Conn.
USS Memphis (SSN-691), Groton, Conn.
USS Bremerton (SSN-698), Pearl Harbor, Hawaii.
USS Jacksonville (SSN-699), Norfolk, Va.
USS Dallas (SSN-700), Groton, Conn.
USS La Jolla (SSN-701), San Diego, Calif.
USS Boston (SSN-703), Groton, Conn.
USS City of Corpus Christi (SSN-705), Groton, Conn.
USS Albuquerque (SSN-706), Groton, Conn.
USS Portsmouth (SSN-707), San Diego, Calif.
USS Minneapolis-St. Paul (SSN-708), Norfolk, Va.
USS Hyman G. Rickover (SSN-709), Norfolk, Va.
USS Augusta (SSN 710), Groton, Conn.
USS San Francisco (SSN-711), Pearl Harbor, Hawaii.
USS Atlanta (SSN-712), Norfolk, Va.
USS Houston (SSN-713), San Diego, Calif.
USS Norfolk (SSN-714), Norfolk, Va.
USS Buffalo (SSN-715), Pearl Harbor, Hawaii.
USS Salt Lake City (SSN-716), San Diego, Calif.
USS Olympia (SSN-717), Pearl Harbor, Hawaii.
USS Honolulu (SSN-718), Pearl Harbor, Hawaii.
USS Providence (SSN-719), Groton, Conn.
USS Pittsburgh (SSN-720), Groton, Conn.
USS Chicago (SSN-721), San Diego, Calif.

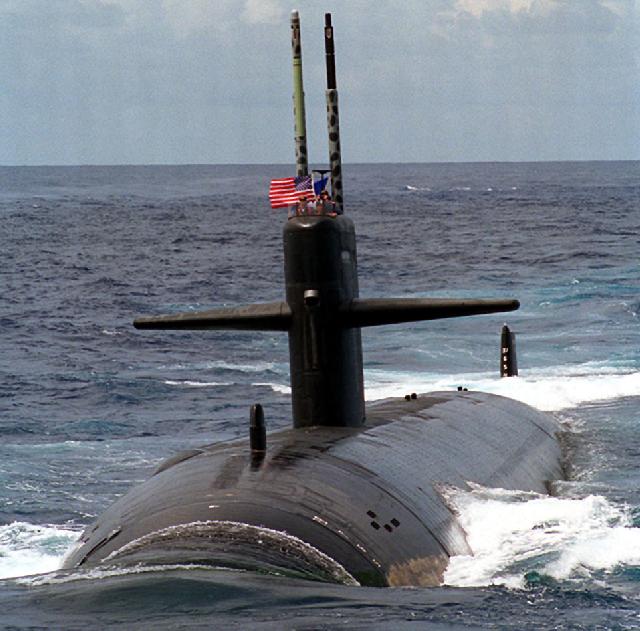

USS Key West (SSN-722), Pearl Harbor, Hawaii.
USS Oklahoma City (SSN-723), Norfolk, Va.
USS Louisville (SSN-724), Pearl Harbor, Hawaii.
USS Helena (SSN-725), Pearl Harbor, Hawaii.
USS Newport News (SSN-750), Norfolk, Va.
USS San Juan (SSN 751), Groton, Conn.
USS Pasadena (SSN-752), San Diego, Calif.
USS Albany (SSN-753), Norfolk, Va.
USS Topeka (SSN-754), San Diego, Calif.
USS Miami (SSN-755), Groton, Conn.
USS Scranton (SSN-756), Norfolk, Va.
USS Alexandria (SSN-757), Groton, Conn.
USS Asheville (SSN-758), San Diego, Calif.
USS Jefferson City (SSN-759), San Diego, Calif.
USS Annapolis (SSN-760), Groton, Conn.
USS Springfield (SSN-761), Groton, Conn.
USS Columbus (SSN-762), Pearl Harbor, Hawaii.
USS Santa Fe (SSN-763), Groton, Conn.
USS Boise (SSN-764), Norfolk, Va.
USS Montpelier (SSN-765), Norfolk, Va.
USS Charlotte (SSN-766), Pearl Harbor, Hawaii.
USS Hampton (SSN-767), Norfolk, Va.
USS Hartford (SSN-768), Groton, Conn.
USS Toledo (SSN-769), Groton, Conn.
USS Tucson (SSN-770), Pearl Harbor, Hawaii.
USS Columbia (SSN-771), Pearl Harbor, Hawaii.
USS Greeneville (SSN-772), Norfolk, Va.
USS Cheyenne (SSN-773), Norfolk, Va.

Equipaggio, Crew: 13 Ufficiali, 116 Marinai; 13 Officers, 116 Enlisted.
