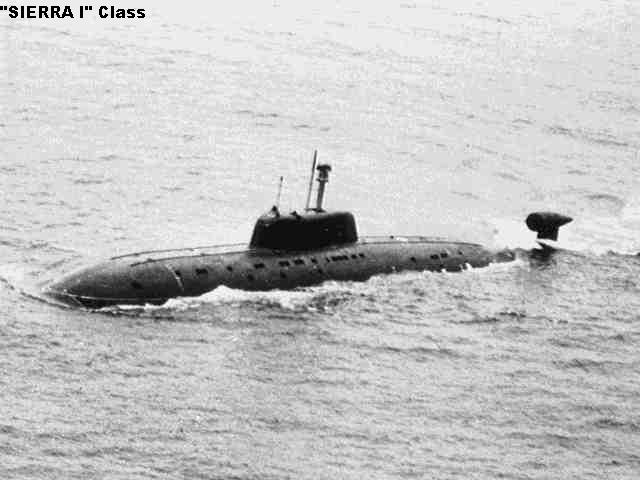

CLASSE SIERRA - SIERRA CLASS (SSN)



SCHEDA TECNICA – SSN SIERRA I-II

Dimensioni

107 x 12,3 x 9,5 m (I serie)

112,7 x 12,3 x 9,4 m (II serie)

Dislocamento

7.200 t in emersione e 10.100 t in immersione (I serie)

7.200 t in emersione e 10.400 in immersione (II serie)

Propulsione

1 reattore nucleare OK-650 ad acqua pressurizzata da 190 MW,
2 turbine a vapore per un totale di circa 50.000 CV,
un’elica a 7 pale

Velocità Massima

18 nodi in emersione, 34 nodi in immersione

Profondità Operativa Massima

700 m

Scafo

Doppio scafo in titanio, copertura anecoica del tipo “Cluster Guard”

Armamento

4 tubi lanciasiluri da 650 mm (permettono di lanciare siluri Type 65 e 76)
e 4 da 533 mm (permettono di lanciare siluri Shkval, SET-72,
TEST 71-M e USET-80), mine



Acustica



Sonar “Shark Gill” a scafo a bassa e media frequenza,
sonar “Mouse Roar” per navigazione fra i ghiacci,
sonar passivo rimorchiabile



Elettronica



Radar di navigazione “Snoop Pair”, sistema ESM “Rim Hat”,
sistema d’allarme “Park Lamp”, sistema di navigazione
satellitare “Pert Spring”,
sistema ELF-VLF
con antenne filabili su boe galleggianti



Equipaggio Standard



61 uomini, di cui 31 ufficiali
