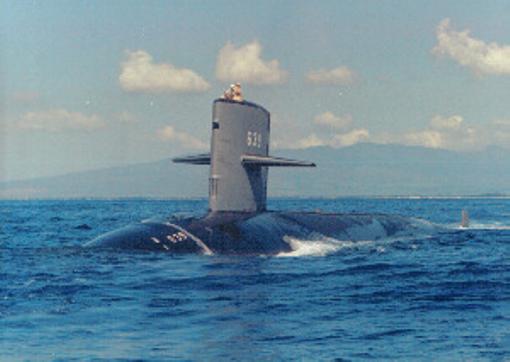

CLASSE STURGEON - STURGEON CLASS (SSN)

SCHEDA TECNICA – SSN STURGEON LONG HULL

Dimensioni

89 x 9,6 x 8,8 m

Dislocamento

4.460 t in emersione e 4.960 t in immersione

Propulsione

1 reattore nucleare Westinghouse S5W e due turbogeneratori da 20.000 CV,
un’elica a 7 pale

Velocità Massima

15 nodi in emersione, 25 nodi in immersione

Profondità Massima Operativa

400 m

Scafo

Scafo in acciaio

Armamento

4 tubi lanciasiluri da 533 mm (permettono di lanciare siluri Mk 48,
mine Mk 57 e Mk 60, Sub-Harpoon e missili Tomahawk)



Acustica



Sonar a scafo IBM BQQ-5 a bassa frequenza attivo/passivo,
sonar EDO BQS-8 o Raytheon BQS-14A ad alta frequenza per scoperta ghiacci,
sonar Raytheon BQS-13 attivo/passivo,
sonar BQR-15 rimorchiabile a bassissima frequenza passivo



Elettronica



Radar di navigazione e lancio Sperry BPS-15 o Raytheon BPS-14,
sistema di direzionamento siluri Mk 117, sistema ESM WLQ-4



Equipaggio Standard



120 uomini, di cui 13 ufficiali
