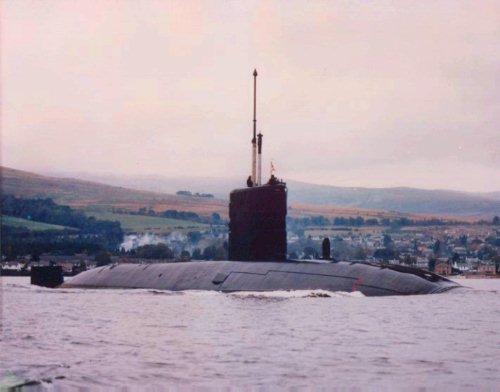

CLASSE TRAFALGAR - TRAFALGAR CLASS (SSN)

SCHEDA TECNICA – SSN TRAFALGAR

Dimensioni

85,4 x 9,8 x 9,5 m

Dislocamento

4.700 t in emersione e 5.200 t in immersione

Propulsione

1 reattore nucleare Rolls Royce PWR2 e due turbogeneratori General Electric da 15.000 CV,
due motori diesel ausiliari Paxman da 2.800 CV totali, un’elica pump-jet

Velocità Massima

21 nodi in emersione, 32 nodi in immersione

Profondità Operativa Massima

300 m

Scafo

Scafo in acciaio NQ-1 con rivestimento anecoico

Armamento

5 tubi lanciasiluri da 533 mm (permettono di lanciare siluri Spearfish,
missili Tomahawk-III e Sub-Harpoon 1C)



Acustica



Sonar Ferranti-Thomson-Sintra 2076 a scafo a bassa frequenza attivo/passivo, Sonar BAE 2007 o Marconi 2072 laterale a bassa frequenza passivo, sonar Marconi 2077 a corto raggio ad alta frequenza attivo, sonar rimorchiabile Avionics-GEC 2026 a bassissima frequenza passivo, sonar Thomson-Sintra 2019 o EMI-Thorn 2082 passivo



Elettronica



Radar di navigazione Kelvin-Hughes 1007, sistema ESM Mk 8 e Racal UAP,
sistema di direzionamento siluri Dowty TCS, sistema di comando e controllo BAE-Dowty-Sema SMCS o Dowty-Ferranti-Gresham DCB/DCG



Equipaggio Standard



130 uomini, di cui 18 ufficiali
